蟠龙隧道

发布日期:2019-07-09 14:25:56 浏览次数:7219次
分享到:

左洞起讫桩号LK405+932~LK408+495,长2563m,右洞起讫桩号RK406+096~RK 408+543,长2447m,两洞总长度为4983m。单洞净宽14.992m,净高7.90m的三心圆弧拱型式,两侧各设0.75m的检修道。两洞间共设置三条行人横洞、两条行车横洞,行人横洞分别长87.755m88.303m59.827m,断面为净宽2.5m,净高3.3m的直墙圆弧拱形式;行车横洞分别长115.759m87.810m,断面为净宽5.0m,净高6.4m的直墙圆弧拱形式。

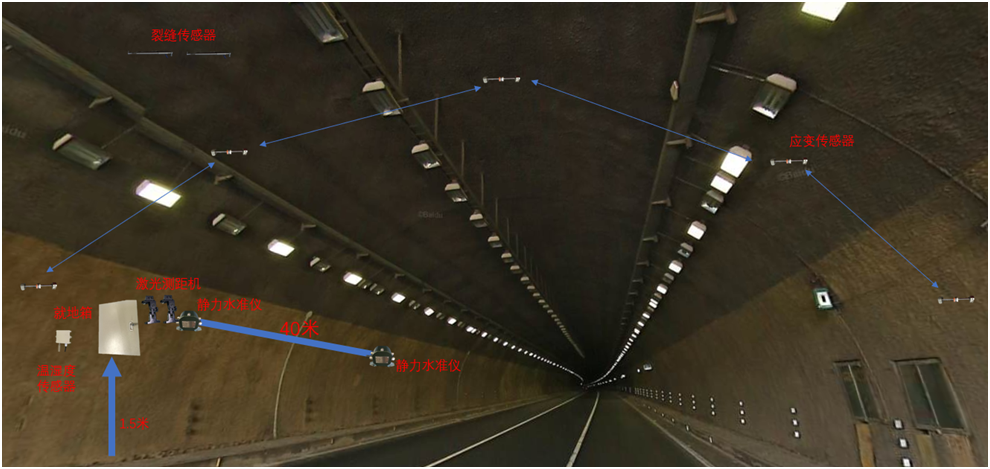

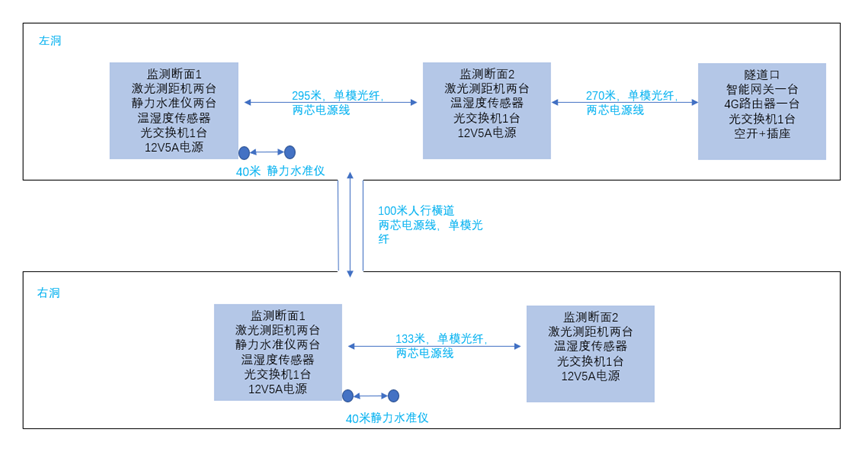

主要监测左洞:LK407+930LK408+225 右洞:RK408+231RK408+098两个断面。每个断面主要监测(1)衬砌裂缝;(2)拱顶的沉降;(3)衬砌温湿度和环境温湿度;(4)周边的收敛;(5)不均匀沉降监测;(6)应力应变监测。

1.   拱顶的沉降:每单个监测断面布置2个测点;

2.   裂缝的监测:每单个监测断面选取有代表性的裂缝监测1条;

3.   温湿度监测: 每个断面1个监测点,监测衬砌温湿度和环境湿温度;

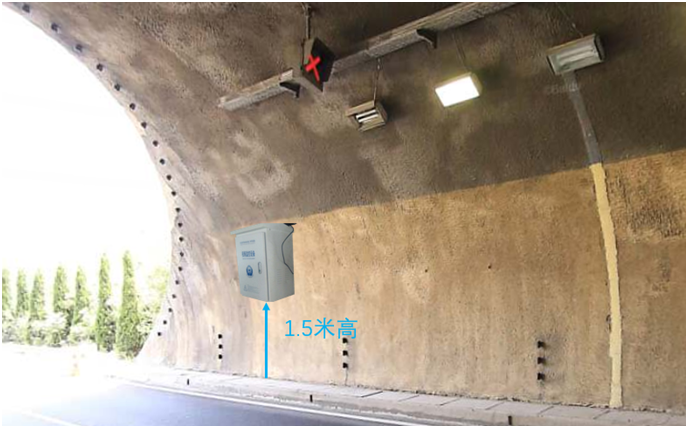

4.   监测数据存储与展示:监测设备主控智能网关内置64Gflash存储芯片,本地数据可以长期留存;

5.   应力应变监测:监测各断面应力应变的变化,每个断面5个监测点;

6.   不均匀沉降监测:采用液压式静力水准仪每个断面监测一个点。
