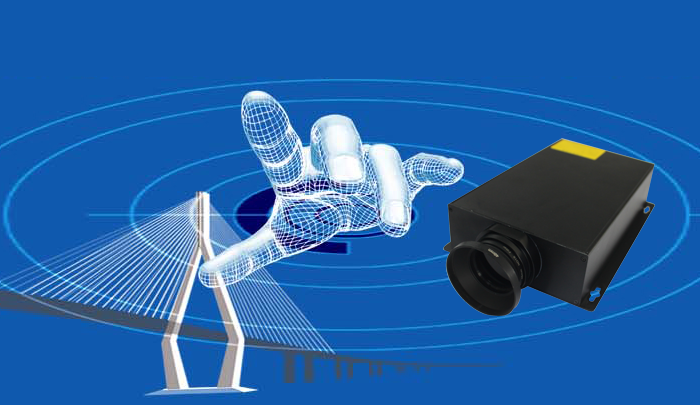

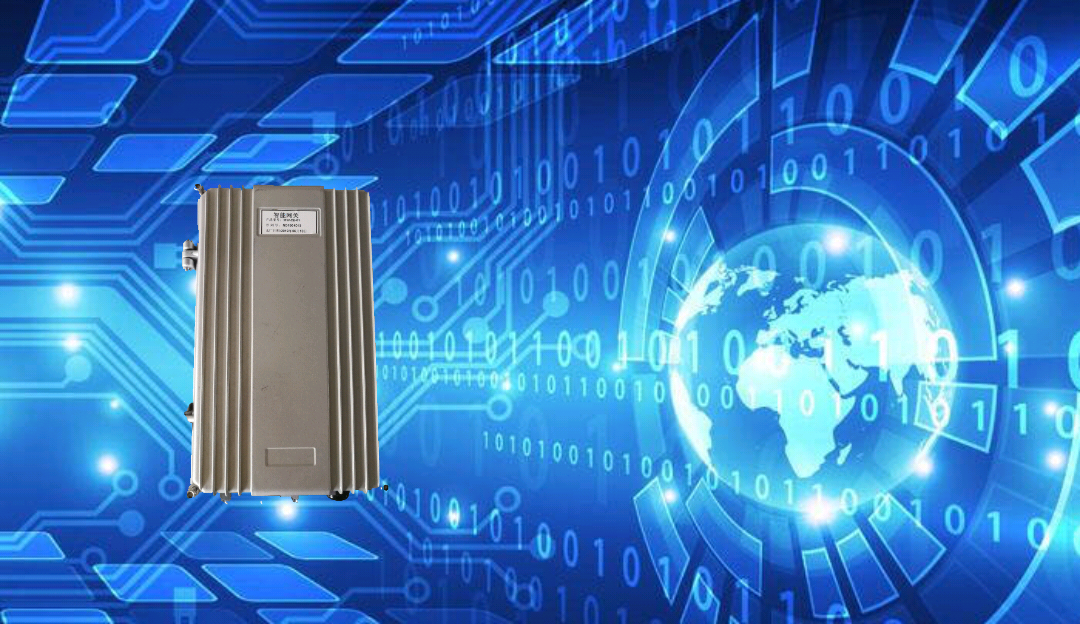

铰缝病害监测-光电挠度仪

发布日期:2019-07-09 11:38:41 浏览次数:5819次
分享到:

铰缝病害在装配式空心板梁桥中普遍存在,病害发展到一定阶段会引起单板受力现象。单板受力超负荷会引起主梁病害,并发引起桥梁附属设施的损坏,对桥梁寿命影响极大。

采用基于图像测量技术的位移传感器进行单板受力监测,成本低,测量结果实时性强、直观、准确。




测量目标靶采用850nm红外LED灯,固定在跨中每片空心板中间位置。目标靶通过摄像机的长焦光学系统成像在图像传感器上,通过基于嵌入式处理平台的图像处理识别和高精度定位技术,确定像点的精确位置,最后由物像关系确定目标靶的位移变化。


         技术参数

参数名称

描述

测量范围

14m

测量跨径

10m ~ 80

测量精度

0.2mm ~ 0.5mm

图像传感器

COMS 低照度图像传感器

测量频率

最高10Hz

电源电压

10-16V

整机功耗

<6W

防护等级

IP67

使用温度

-40 ~ 80

使用湿度

95%以下,不结露

242mm × 134mm ×55mm

830g
